最新消息！37车相撞京昆高速山西段 致17人死亡
简介：
最新消息！37车相撞京昆高速山西段 致17人死亡
京昆高速多车相撞
11月21日9时许，京昆高速平阳段太原方向65KM＋500M处，因雾路面湿滑发生一起多车相撞交通事故。初步查明，事故共涉及37辆车，4人当场死亡，另有40人受伤已送往医院救治。
正伟户外照明灯具公司主要生产和销售产品为：高杆灯、路灯、玉兰灯、庭院灯、草坪灯、大型景观灯、太阳能照明装置、风互补照明、园林绿化、高压输变电电杆、交通指示红绿灯灯杆、城市及道路照明施工、照明灯具设计、制造、安装等。如果您有需要或疑问请联系我们。 服务热线：400-000-970 电话：028-84608930 84621749 本文来自：成都灯具生产厂家，网址：http://www.sczwzm.com/转载请注明来源于成都灯具生产厂家！谢谢关注！！！
特朗普上台新政策 led照明出口影响如何
2016年11月9日共和党总统候选人唐纳德·特朗普当选美国第58届总统。记者观察到，特朗普对华政策，其中，特朗普讲到“从中国进口的商品强加高达45%的关税”对中国LED影响较大，令中美双边贸易出口陷入更多不确定因素。对LED照明行业来说，外销企业的出口外销形势陷入不明朗境地。 我国出口整体分析 据中国商务部报告指出，2016年前三季度，按美元计，中国进出...
简介：
2016年11月9日共和党总统候选人唐纳德·特朗普当选美国第58届总统。记者观察到，特朗普对华政策，其中，特朗普讲到“从中国进口的商品强加高达45%的关税”对中国LED影响较大，令中美双边贸易出口陷入更多不确定因素。对LED照明行业来说，外销企业的出口外销形势陷入不明朗境地。
我国出口整体分析
据中国商务部报告指出，2016年前三季度，按美元计，中国进出口总值2.68万亿美元，下降7.8%。其中，出口1.54万亿美元，下降7.5%；进口1.14万亿美元，下降8.2%。贸易顺差3964亿美元，下降5.4%。
前三季度，中国对传统市场贸易情况明显分化。中国与美国双边贸易下降3.3%，对其出口下降1.9%；与欧盟、日本双边贸易分别增长2.7%和2.9%，对其出口分别增长1.8%和0.5%；与东盟双边贸易下降0.8%，对其出口下降1.9%。
前三季度，中国对部分“一带一路”相关国家出口保持良好增长势头。其中，对巴基斯坦、俄罗斯、波兰、孟加拉国和印度等国出口分别增长14.9%、14%、11.7%、9.6%和7.8%。印度和俄罗斯占中国出口比重分别为2.9%和1.8%，均较2015年同期扩大了0.3个百分点。
LED照明出口美国市场分析
目前中国LED照明出口市场主要集中于欧美、日本等国家和地区，其中又以美国市场占据主导地位。
2016年美国照明市场总体规模将达到251亿美元。2017年LED照明市场规模达331亿美金，LED照明渗透率增至52%。
调查数据显示，2016年1-4月中国LED照明产品57.64亿美元，同比下降8.54%。出口目的美国以出口额139733.92万美元，增长率3.01%排名第一位。
另外，国内地区出口美国前五名分别为：广东、江苏、浙江、上海、山东。LED外销企业以厦门立达信、浙江阳光照明、浙江凯耀照明、美科照明为主要代表。
目前代工成为中国对美出口主要模式，LED企业品牌稀少，以中小企业为主，出口订单小而散，贴牌产品占主流。2015年，中国LED照明产品出口美国市场无品牌产品出口额9.57亿元，占比41%。
渠道方面，美国照明产品渠道一般分为以下几种：电商平台、跨界的多元化经销商、零售渠道、专做细分领域的经销商，和一些大的电器/电工企业，渠道呈现隐性。主要渠道商主要三家：Philips、OSRAM、General Electric。
在产品方面，现阶段最受美国消费者青睐的是天花灯，其比例占到了总量的26.8%，次之为球泡灯14.2%，第三是投射灯，占比达到了13.1%，其后依次是太阳能灯（11.3%）、庭院灯（9.8%）、筒灯（6.6%）等。这也说明了美国消费者的消费偏好性。
北美高门槛，“打铁还需自身硬”
去年，美国安装了2亿多个LED A型灯，比2014年增长160%。从2016年到2035年，加快LED灯安装可为美国在能耗方面节约6300亿美元。在此大背景下，LED照明替换市场将进入新一轮增长高峰期。以球泡灯、灯管为代表的替换光源市场规模将呈现快速增长趋势。
美国能源部(DOE)发布最新一版的一般照明应用固态照明节能双年版预报。这份报告主要聚焦美国一般照明市场，报告预计2035年，北美LED灯和灯具预期占灯具安装的86%，相较之下，2015年仅6%。
机遇与挑战总是随行，当前国内行业价格战激烈，大企业纷纷瞄准国外市场，兼并、收购资本等消息。但想要过美国市场的”高门槛“，不仅面临技术壁垒、UL认证还需要面临知识产权约束问题。
据了解，在照明产品的安全可靠性方面，美国的准入门槛从全球范围来讲是最高的。中国LED企业在进入国外市场前需先了解当地的一些政策，并获得一些认证，如UL认证、FCC认证、“能源之星”认证等，这些认证会使LED企业进入海外市场更具优势，而进入美国市场的先决条件就是UL认证和FCC认证。
正伟户外照明灯具公司主要生产和销售产品为：高杆灯、路灯、玉兰灯、庭院灯、草坪灯、大型景观灯、太阳能照明装置、风互补照明、园林绿化、高压输变电电杆、交通指示红绿灯灯杆、城市及道路照明施工、照明灯具设计、制造、安装等。如果您有需要或疑问请联系我们。 服务热线：400-000-970 电话：028-84608930 84621749 本文来自：成都灯具生产厂家，网址：http://www.sczwzm.com/转载请注明来源于成都灯具生产厂家！谢谢关注！！！
你知道如何分析照明LED的失效问题吗？
简介：
大家还记得欧普在双十一的佳绩吗？2亿元，我们看到LED已经慢慢在普及了。但虽然普及了，我们在生产使用过程中仍然会出现了很多LED失效，这里我们浅谈一下LED失效模式。
作为通用照明的LED，目前主要由两种：一种可以进行SMT作业的SMD LED；另外一种是集成和阵列式的COB和铜基板模块。当然也还有DOB，不过今天我们暂时不讨论。
一、SMD LED的失效模式
首先我们来看看SMD LED的失效模式。SMD LED种类太多了， 2835、3528、5050、5630、3014、4014等等。支架的塑封从PPA，PCT，一直到现在的EMC等等。不管封装尺寸如何，失效模式都差异不大，我总结了几点。
1.1 失效最严重的就是死灯
死灯的话应该就分为真死或者假死。

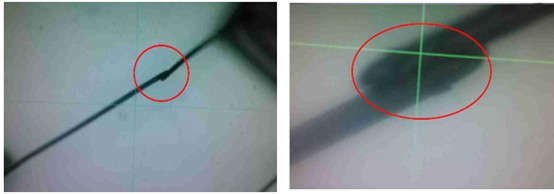

假死情况较常见的就是LED过回流的时候，LED与PCB之间的虚接。这个虚焊比较好发现和解决。通过点测和老化即可发现虚焊的位置，并能通过加热台或者热风枪进行LED修正和替换即可。另外一种假死，是LED内部出现虚接或者金线断裂但是还挨着一起。如下图一所示，就是典型的LED 金线内部的虚接（已经断开，但是还是挨着一起，LED还是可以点亮，但是过一会就因为胶体的应力导致断线头分开死灯）。
图一 金线断开失效模式
真死的话，情况就比较多了，但是常见的是金线断裂（就是图一中如断线头不挨着就是真死的一种）。还有一种就是过流导致芯片和金线烧毁，这个目视就非常明显了，如下图二所示。总结起来就真死的几种状况：一种是线路故障问题，可能是邦定不良导致线路失效，也可能内应力（热胀冷缩的力）导致线路失效；一种是超过必要的电流电压问题；还有一种就是静电击穿LED问题（这个失效模式目视效果不明显，芯片PN结被击穿，需要老化一段时间才逐步死亡）。
图二 过流导致芯片烧毁的失效模式
那么问题来了，如何规避或减少死灯这么严重的失效呢。
最要紧的是保证线路焊接时的可靠性，这些可靠性导致的不良后果是致命的。首先，得保证机台稳定性，还有焊线模式，有的需要进行尾线压合，或者尾线重新加个尾巴。其次，是保证线材与芯片键和的兼容性。以前我们都是用9999的纯金，现在用的是K金(60%以上的黄金)，或者合金（8%以上的黄金）与CHIP PAD的键和的兼容性和焊接强度需要考虑到。
另外，与胶水的硬度有关系，如果胶水太硬，那么应力（热胀冷缩的力）就会拉断芯片。这种失效模式也是比较常见。为啥？因为硅胶太贵，密封性也不好，更多人倾向使用硬硅胶和环氧树脂类作为灌封胶。所以我们选择封装材料时，一定要考虑到应力与封装的匹配性，不能太硬，适合使用的环境。
比如现在的9V1W的2835作为球泡灯的光源，管脚温度TS很多经常在105-110℃之间。那么对于这么高的温度，我们的封装胶水硬度就必须要小，否则过一段时间会因应力过大拉断金线而死灯。当然，如果是0.06W的LED，环氧树脂应该是又便宜又实用的封装胶水，应力对其影响不是太大。至于静电防护，电子行业几乎所有的电子器件都需要进行经静电防护，比如建立风淋室、导走人体带电荷、空气加湿、设备接地、增加等离子风扇等等。静电防护通用性的措施，我这里就进行赘述了。
1.2 另外一种LED失效模式就是：寿命短，色漂移等主要指标参数出现异常
我们定义70%的初始光通量为LED寿命终点（这个和死灯定义不一样）。寿命亦可理解为流明的维持率。现在几乎所有的大公司的SMD LED都有LM-80的测试，测试6000H，或者9000H，模拟出寿命在36000H或者54000H。当然，设计是美好的，现实是残酷的。LED在其应用条件与我们做LM-80测试条件有着天壤之别，所以寿命不如预期。
举例：送给客样品100Ma@9V 2835LED。客户装成灯泡老化100H，发现流明的维持率只有90%，与LM-80曲线差异太大（至少98.8%以上的维持率），这就是典型寿命不如预期的失效模式。当然，也有经常伴随着LED内部颜色发黑，CCT蓝移啊（目视LED白光变蓝）。这里我只分析一下这种常见的失效模式。
如果仅仅是LED光通量衰减太厉害，没有其他稍微严重并发症，那么我们推测出LED本身材质劣化。宏观的来看LED出光效率低了，微观的话要么是LED内部光子出不来，要么LED光子少了。光出不来，可能是反射器（支架）效率低了，比如PPA或者PCT黄化，胶水折射率发生变化，金属反射层反射率降低等等。
如此LED光子就会反射不出来，转化为热量，可能会有并发症（其它核心参数CCT等出现变化）。如果是光子少了，应该就是特指LED CHIP光子少了，应该就是芯片劣化了。CHIP自由移动的电子和空穴数量减少了。材质劣化是一个正常现象。但是如果电流过大、LED过热的话会导致封装材质劣化，速度远超过正常劣化的速度，就是我们所说的光通量维持率异常。（寿命异常）
另外一种常见失效色温，显色指数，VF等异常。CCT蓝移，R9变化，VF变化等。这些一般都是LED异常的并发症，当然也有例外。首先说下例外的情况，也就是大家口中所说的温升（冷热态数据对比），这个是一个正常的现象，冷态和热态在参数上面会因为热的影响会出现允许范围内的变化。
要说常见异常的话，就是热稳态以后数据差距太大，比如CCT 、R9或者LM等值出现大波动等。原因就比较简单了，除了过流过热的影响以外，还有材料本身的热稳态不太好。比如红色荧光粉氮化物，本身热稳态就不会太好，会影响CCT、R9等因素。还有一种常见的异常就是化学物质对LED的影响，比如说S（挥发性硫化物）、Br（挥发性卤化物）、o（氧气）与镀银层的化学反应，或者挥发性有机物的影响。
下面我们列举一个典型案例，看看这种卤化（硫化失效模式一样）常见污染失效模式。通过频谱对发黑部位的元素成分进行分析。案例如下图所示：
二、COB的失效模式
上面我们说了SMD LED常见的失效模式。现在我们再来聊一下COB的失效模式。就一般失效模式而言，不管是SMD LED还是COB LED，都大同小异。但是COB的失效模式可能因为其封装形式不一样，失效的花样会更多一点。
2.1 就死灯来说，根本的失效模式和SMD LED中的失效模式一样。但是，因为COB串并数比较多，所以死灯定义不是全部死灯，而是其中一串或者几串死灯，其他几串还是正常亮着，如图三所示。COB死灯也不外乎如下几种情况：一种是线路故障问题，可能是邦定不良导致线路失效；也可能内应力（热胀冷缩的力），COB中更为明显，所以COB都严格控制管脚温度不超过85℃（SMD LED 1W的2835 105℃都可以正常使用）导致线路失效；一种是超过允许的电流电压问题，如下图四所示；另外一种就是静电击穿问题。
图三 COB断线死灯模式。只有一串亮着，其他几串死灯
图四 COB烧毁死灯模式。芯片表面发黑，胶水碳化。
所以我们如何减少这些失效的可能呢？COB LENS（黄色发光区域）比较脆弱，我们要保护好LENS区域（含白色围坝区域），吸塑盒包装的时候需要加防护层等等。另外，LED的驱动电流非常大，所以对线路需要一个过流保护设计。使用的时候，严格控制一个合理温度也是非常重要的保护措施。具体说温度几何呢？
其实，最主要的还是COB胶体玻璃化的温度（有的是180℃，有的是200℃或者其他温度）会改变胶水硬度，造成内应力（热胀冷缩的力）增大，拉断金线。可能有人会要问，chip的最高结点温度都是125℃，你这180、200的高温从哪里来的？我们要说的是，LED最高的温度点其实是胶体表面的温度，为啥呢？因为光子会在胶体表面泯灭转化为热量。
2.2另外一种LED失效模式就是：寿命短，色漂移等主要指标参数出现异常。芯片、胶水、荧光粉，镀银层都和SMD LED接近，所以这个失效模和SMD LED失效模式类同。我就不浪费大家时间再读一次了。
2.3 这里特别例举出COB其它几种常见的失效模式。
a、胶裂：胶体硬度发生变化产生胶裂，严重的导致金线断裂（死灯）。如下图五所示。
b、助焊剂污染。助焊剂污染区域老化以后发黑，并伴随局部胶裂，严重会导致死灯。如下图六所示。
C、高温导致芯片劣化、胶水碳化以及COB基板阻焊层色变。如下图七所示。
图五 COB胶裂
图六 COB胶体表面发黑
图七 COB高温失效图片
从上面SMD和COB的失效模式来看，都大同小异。可能因为封装形式或者应用领域不同，略有差异。所以我们可以总结如下几条：合理的温度条件能让LED良好运行；稳定的电流能让LED灯具的品质上升一个高度；远离含挥发性S、卤素和挥发性有机物；适当的操作流程和良好操作的习惯（比如COB加个蓝膜，焊接完成以后再撕掉），能减少因操作带来的损失；做好静电防护，防止潜在失效风险。
正伟户外照明灯具公司主要生产和销售产品为：高杆灯、路灯、玉兰灯、庭院灯、草坪灯、大型景观灯、太阳能照明装置、风互补照明、园林绿化、高压输变电电杆、交通指示红绿灯灯杆、城市及道路照明施工、照明灯具设计、制造、安装等。如果您有需要或疑问请联系我们。 服务热线：400-000-970 电话：028-84608930 84621749 本文来自：成都灯具生产厂家，网址：http://www.sczwzm.com/转载请注明来源于成都灯具生产厂家！谢谢关注！！！
美国双子塔照明改造如何表现细腻的光影效果？
简介：
1994年美国建筑师西萨·佩里（Cesar Pelli）为马来西亚公司设计建造PETRONAS塔，即美国双子塔照明。双子塔选用玻璃和不锈钢材料，它由两个独立的塔楼组成，中间由空中天桥连接。以不锈钢建造的双子塔塔尖灵感来源于穆斯林文化中的清真寺塔尖，同时不锈钢的大量应用也是马来西亚发达的煤矿业的展现。
经过两年的招标工作，PETRONAS公司主席Tan Sri Azizan委托法国城市照明管理集团对双子塔进行美国双子塔照明灯光亮化改造，阿岚·吉乐先生提出了一种全新的灯光设计理念。
双子塔原有的照明采用的是色温 3000K 的过暖色光，然而，为了表现不锈钢本身的蓝白色，阿岚·吉乐先生使用了冷色温的白光，建筑底部色温为 5200K ，而顶部则为 5600K 。
照明设计忠实地尊重建筑师西萨·佩里的建筑构思，突出建筑本身的质感，从而使双子塔换发出新的魅力。
双子塔映射在光影中，细腻的光影更加彰显建筑的美。此外，双子塔的象征意义也不得不提，它对于马来西亚以及东方世界犹如埃菲尔铁塔之于法国。
为了满足吉隆坡市众多的节日庆祝活动和官方活动的需要，设计了多种灯光色彩变换效果。双子塔的灯光效果主要分为3种：周一到周五晚上为单色灯光，每间隔一段时间亮灯持续5分钟，周六晚上为持续一刻钟的小型灯光秀，而最出彩的是节日和重大活动时的大型灯光秀。
阿岚·吉乐先生解释说白天借助自然光线的神奇变幻以及先进技术，阳光下的不锈钢建筑呈现出彩虹般的光芒，在视觉上形成无数的小光点映射在塔身上；晚间通过采用先进的技术手段，灯光制造出几十万种色彩变幻，然而肉眼却只能分辨出三五十种。
图：在连接两个主建筑中间部分设置了 4000W 的氙灯和 1800W 的金卤灯，两种光色混合在一起，相得益彰。
调试所有射灯的色彩变幻从而实现双子答的同步灯光效果实属巨大的工程。32盏配备 2500W 氙灯的 SPACE CANON 射灯均匀地分布在双子塔身，4盏配有 4000W 氙灯的射灯分布在空中天桥上，另有 8 盏配备 2500W 氙灯的射灯分布在塔顶。所有这些射灯都可以用于营造节日庆典的灯光变幻。
吉隆坡双子塔的亮化和灯光控制采用的是一套混合灯光技术系统。对 626 盏射灯的实时监控、灯光的色彩变幻利用 DMX 技术、通过继电器和电压计进行的网络远程维护管理等的实现要求一套极其复杂的计算机程序，至今此套程序仍在研究完善中。
图：在光的衬托下仰视双子塔，宏伟壮观。
图：将灯具放在建筑的最佳位置，隐蔽性强，白天不影响建筑的美观。
为使双塔“”交相辉映”，项目难点主要在于实现双子塔的同步亮化，这对电缆以及射灯的安装位置的要求很苛刻，因此双子塔的亮化工程所需的时间是正常情况下的单塔亮化的三四倍。
正伟户外照明灯具公司主要生产和销售产品为：高杆灯、路灯、玉兰灯、庭院灯、草坪灯、大型景观灯、太阳能照明装置、风互补照明、园林绿化、高压输变电电杆、交通指示红绿灯灯杆、城市及道路照明施工、照明灯具设计、制造、安装等。如果您有需要或疑问请联系我们。 服务热线：400-000-970 电话：028-84608930 84621749 本文来自：成都灯具生产厂家，网址：http://www.sczwzm.com/转载请注明来源于成都灯具生产厂家！谢谢关注！！！
